Отчёт по спецдатчикам
Отчёт по спецдатчикам содержит графики показаний датчиков выбранных объектов за указанный период. С его помощью можно проследить изменение параметров во времени, выявить резкие отклонения, периоды отсутствия данных и сопоставить показания нескольких датчиков.
Для каждого выбранного объекта формируется отдельный блок графиков. Состав отчёта зависит от оборудования и датчиков, установленных на объекте.
Что отображается на графике
— по горизонтальной оси отображаются дата и время получения данных
— по вертикальной оси отображаются значения датчика в соответствующих единицах измерения
— отдельные датчики или показатели выделяются разными цветами
— при наведении указателя на линию можно увидеть точное время и зарегистрированное значение

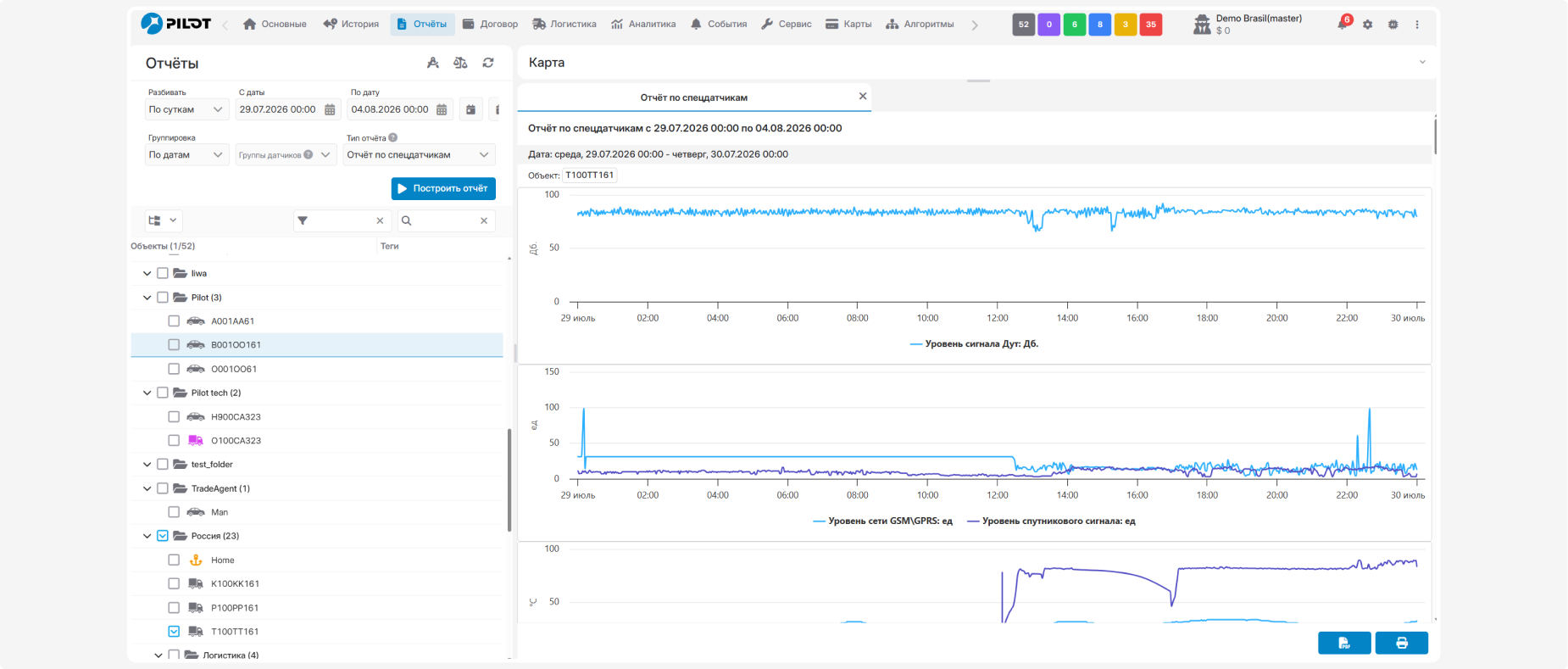

В приведённом примере отчёта отображаются:
-

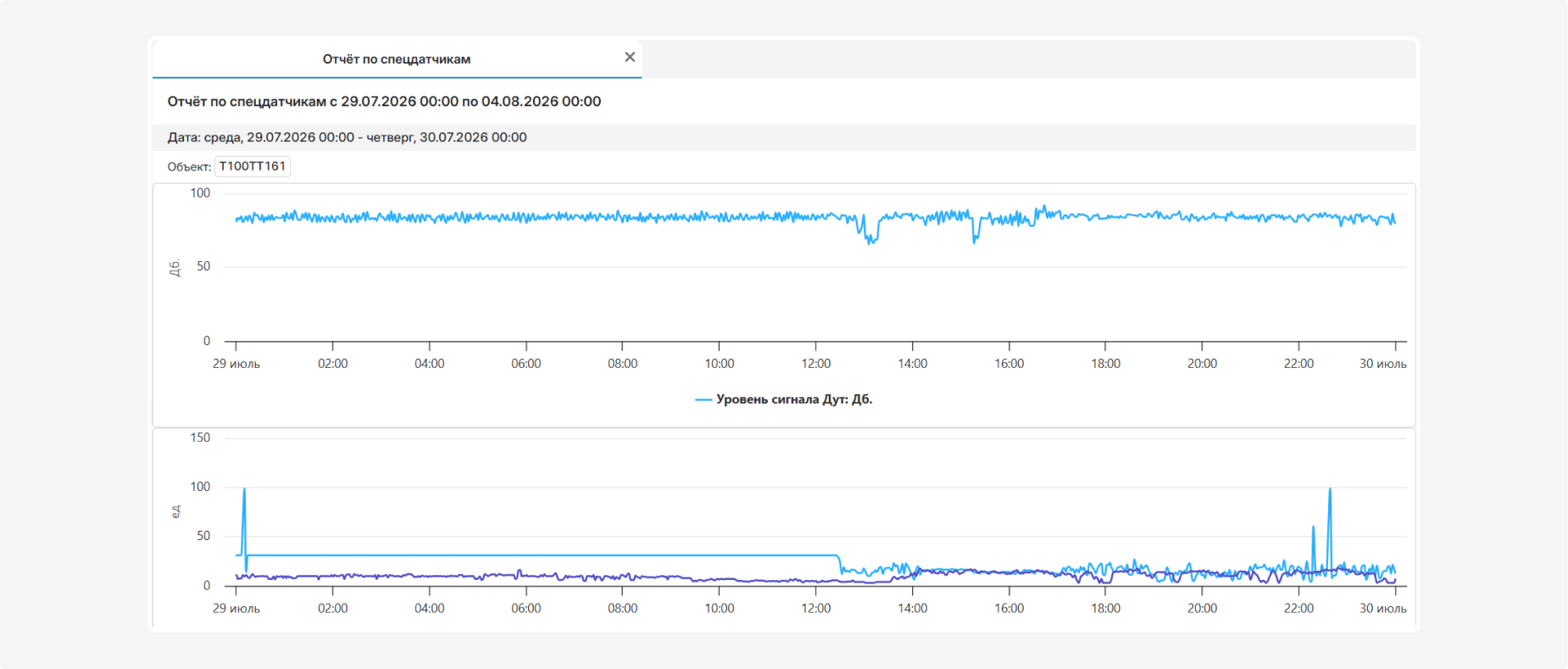

Уровень сигнала ДУТ, дБ — уровень сигнала датчика уровня топлива
-

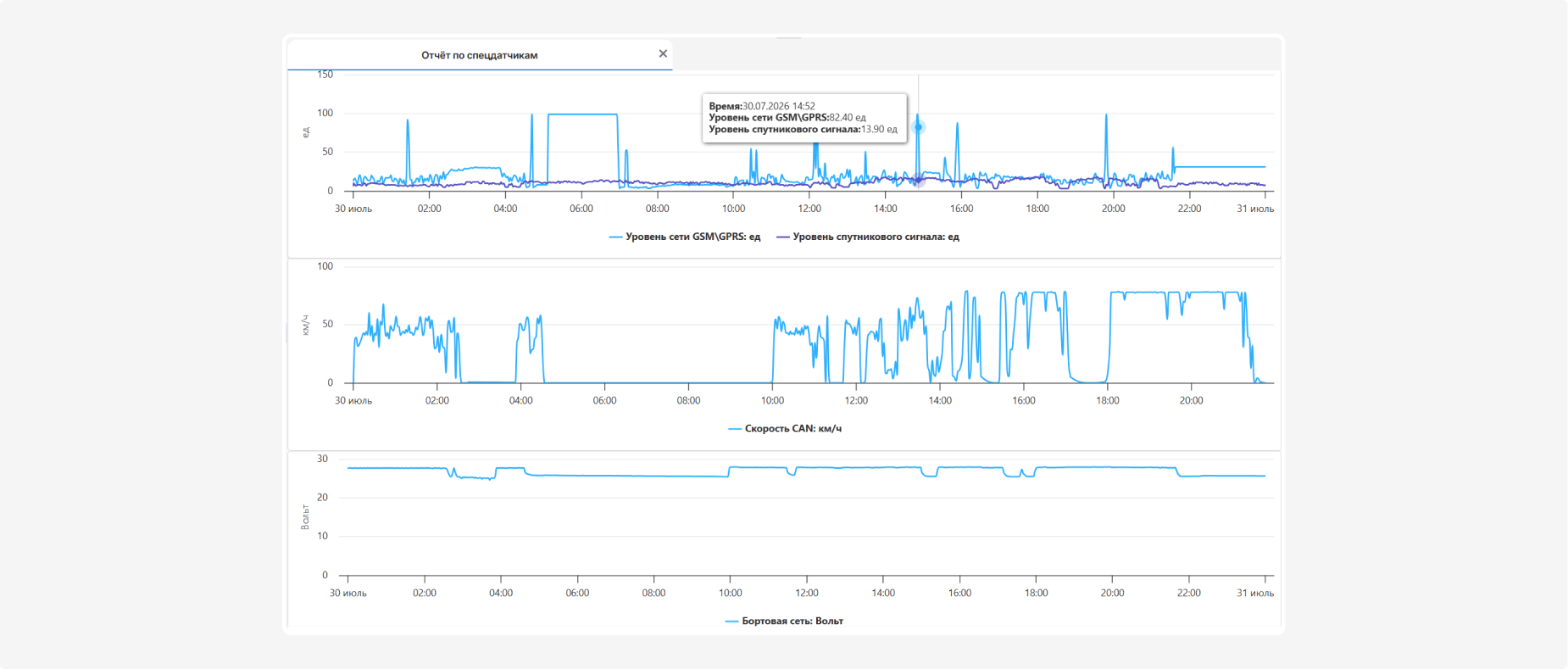

Уровень сети GSM/GPRS, ед. — показатель качества соединения устройства с мобильной сетью
-
Уровень спутникового сигнала, ед. — показатель качества приёма спутникового сигнала
-
Скорость CAN, км/ч — скорость транспортного средства, полученная из CAN-шины
-
Бортовая сеть, Вольт — напряжение бортовой сети транспортного средства
Резкие подъёмы и снижения линий показывают изменение соответствующего параметра. Горизонтальные участки означают, что значение оставалось относительно постоянным.
Для отображения показаний специальные датчики должны быть предварительно добавлены и корректно настроены на объекте. Если датчик отсутствует, настроен неправильно или не передавал данные за выбранный период, соответствующий график может не отображаться.
