Настройка ретрансляции Tripia

Tripia — протокол ретрансляции данных, предназначенный для передачи телематической информации о транспортных средствах во внешнюю систему Tripia в формате JSON.

Через протокол Tripia можно передавать:

— координаты и скорость транспортного средства

— данные о поездках

— состояние транспортного средства

— данные датчиков

— события GPS, ADAS и DMS

— данные CAN-шины

— информацию об идентикации водителя

Передача данных выполняется в режиме реального времени.

Как добавить ретрансляцию

1. Зайдите в административную панель

2. Перейдите во вкладку «Машины»

3. Найдите нужный объект, кликните правой кнопкой мыши на него и выберите в меню «Ретрансляция»

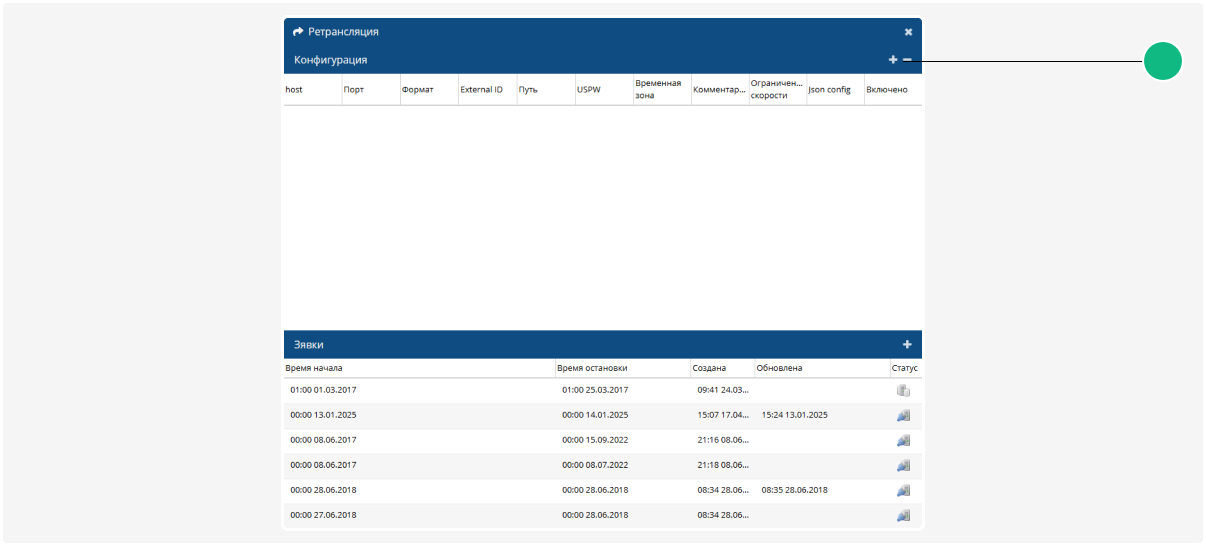

4. В открывшемся окне нажмите кнопку добавления ретрансляции

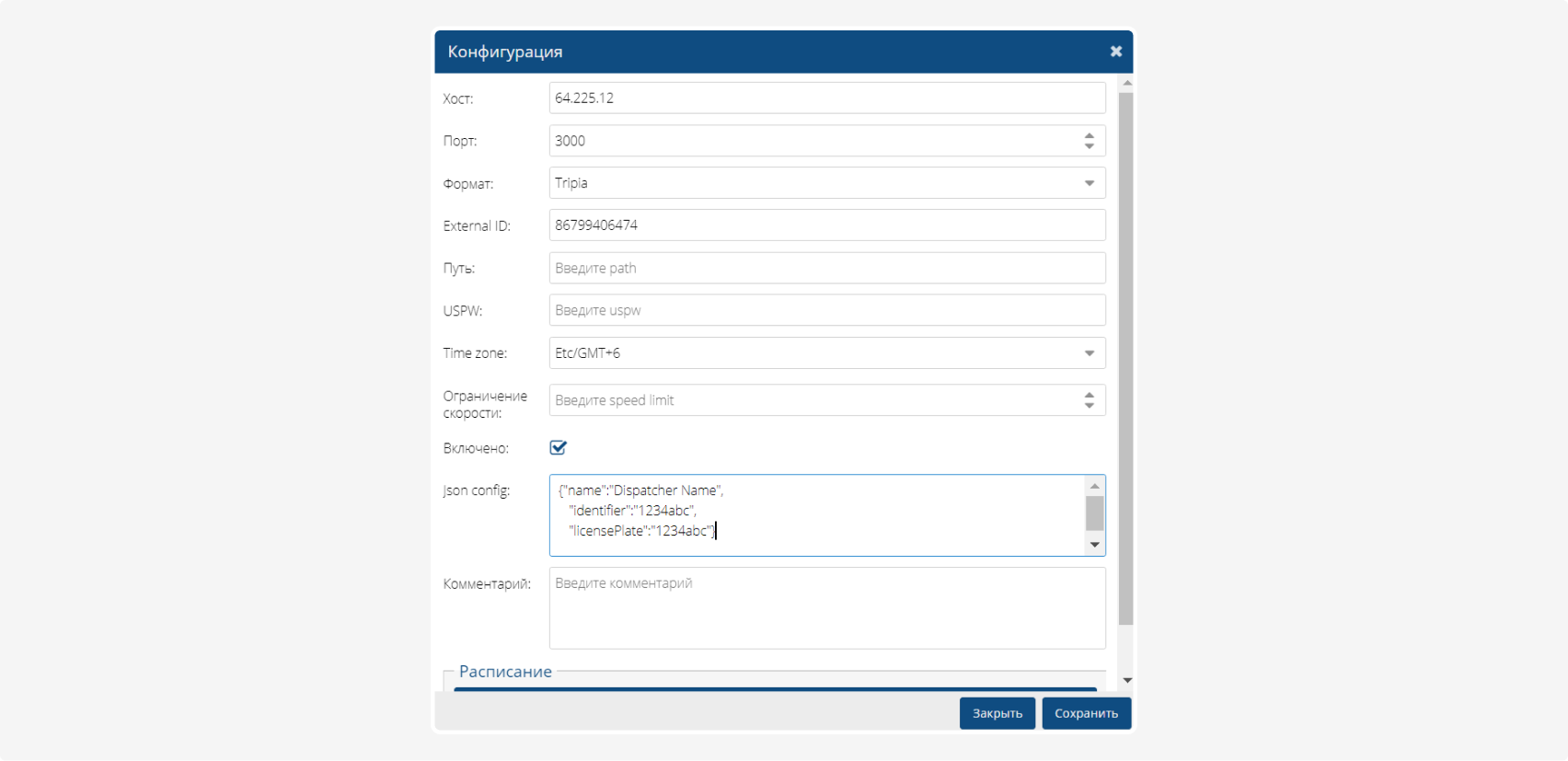

5. В окне «Конфигурация» заполните поля для настройки ретрансляции

Параметры подключения

При создании endpoint укажите следующие параметры:

Параметр	Значение
Формат	Tripia
Хост	64.225.12.166
Порт	3000
Протокол	TCP
Формат данных	JSON

Периодичность передачи данных

Передача данных выполняется автоматически:

— каждые 30 секунд при включенном зажигании

— каждую 1 минуту при выключенном зажигании

Передаваемые данные

Информация о провайдере

Передаются данные организации-владельца транспорта:

название провайдера (Provider Name)
код провайдера (Provider Code)

Информация о транспортном средстве

Передаются:

идентификатор транспортного средства
государственный номер
данные диспетчера

Данные регистрации события

Передаются:

время события (Event Timestamp)
время отправки данных (Sent Timestamp)

GPS-данные

Передаются основные навигационные параметры:

широта (Latitude)
долгота (Longitude)
скорость (Speed)
курс движения (Heading)
высота (Altitude)
количество спутников (Satellites)
HDOP
PDOP

Данные подключения

Передаются параметры мобильной сети:

уровень сигнала
оператор связи (MCC/MNC)
тип соединения
Cell ID

Статус транспортного средства

Передаются:

зажигание
движение
одометр
моточасы
напряжение аккумулятора

События GPS

Передаются следующие события:

отключение аккумулятора
глушение сигнала (Jamming)
потеря спутников
буксировка транспортного средства
потеря сигнала связи
восстановление сигнала связи
резкое ускорение
резкий поворот
резкое торможение
авария (Crash)

Данные датчиков GPS

Поддерживается передача данных следующих датчиков:

Температурные датчики
Датчики дверей и состояния кузова:

— дверь водителя

— дверь пассажира

— боковая грузовая дверь

— задняя грузовая дверь

— капот двигателя
Дополнительные датчики:

— кнопка тревоги (Panic Button)

Телеметрия

Передаются признаки наличия следующих подсистем:

ADAS
DMS
Рефрижератор
CAN Bus
Driver ID

События ADAS

Передаются события системы помощи водителю:

FCW (предупреждение о фронтальном столкновении)
LDW (контроль полосы движения)
LDWL
LDWR
PCW
PROX

События DMS

Передаются события системы контроля водителя:

блокировка
потеря лица (Face Lost)
отвлечение внимания
частое зевание
взгляд в сторону
курение
разговор по телефону
сонливость
отсутствие ремня безопасности

Данные CAN-шины

Передаются:

уровень топлива (%)
объем топлива (литры)
загрузка топлива
расход топлива
скорость
одометр
моточасы двигателя
состояние двери водителя
состояние двери пассажира

Идентификация водителя (Driver ID)

Передаются:

тип идентификатора
код идентификатора
ID водителя
имя водителя

Пример структуры передаваемого пакета

При передаче данных в Tripia система формирует JSON-пакет, содержащий информацию о транспортном средстве, местоположении, датчиках, событиях и телеметрии.

Пример структуры пакета:

{

"provider": {

"name": "Providers Name",

"code": "1234abc"

"dispatcher": {

"name": "Dispatcher Name",

"identifier": "1234abc",

"licensePlate": "1234abc"

"registry": {

"eventTimestamp": "2016-01-01T00:00:00Z",

"sentTimestamp": "2016-01-01T00:00:00Z"

"gps": {

"latitude": 123.456789,

"longitude": 123.456789,

"speed": 100,

"heading": 123,

"altitude": 123,

"satellites": 12,

"hdop": 1.2,

"pdop": 1.2

"connection": {

"signal": 85,

"operatorMCCMNC": "Entel",

"type": 2,

"cellID": 123456789

"status": {

"ignition": 1,

"movement": 1,

"odometer": 12345678.9,

"hourMeter": 12345678.9,

"battery": 12.2

"gpsEvents": {

"batteryDisconnected": 0,

"jamming": 1,

"satellitesLost": 0,

"towedVehicule": 1,

"signalLost": 0,

"signalRecovered": 1,

"driving": {

"harshAcceleration": 1,

"harshTurn": 1,

"harshBraking": 1,

"crash": 1

}

"gpsSensors": {

"temperature1": 12.3,

"temperature2": 12.3,

"temperature3": 12.3,

"temperature4": 12.3,

"temperature5": 12.3,

"temperature6": 12.3,

"driverDoor": 0,

"copilotDoor": 0,

"sideLoadingDoor": 0,

"rearLoadingDoor": 0,

"engineHood": 1,

"panicButton": 0

"telemetry": {

"adas": 0,

"dms": 1,

"reefer": 0,

"canbus": 1,

"driverid": 0

"adasEvents": {

"fcw": 1,

"ldw": 1,

"ldwl": 1,

"ldwr": 1,

"pcw": 1,

"prox": 1

"dmsEvents": {

"blocked": 0,

"faceLost": 0,

"distraction": 0,

"frequentYawning": 0,

"lookingAside": 1,

"smoking": 0,

"calling": 1,

"drowsiness": 0,

"seatbelt": 1

"canbusData": {

"fuelPercent": 12,

"fuelLiters": 128,

"fuelLoad": 80,

"odometer": 12345678.9,

"speed": 123,

"fuelConsumption": 11.12,

"driverDoor": 0,

"copilotDoor": 1,

"engineHours": 12345678.9

"driveridData": {

"type": 1,

"codeId": "123456789",

"driverName": "Nombre conductor",

"driverId": "123456789"

}

Пример приведен для ознакомления со структурой данных. Фактический состав полей зависит от подключенного оборудования, настроек ретрансляции и доступных датчиков транспортного средства.
