Типы отчётов в конструкторе

При создании отчёта вы сначала выбираете тип конструктора отчёта.
Именно он определяет:
— какие данные будут использоваться
— какие поля будут доступны в разделе «Колонки»
— как будет выглядеть итоговый отчёт


Доступные типы отчётов

В системе доступны следующие типы:


Как формируются данные в отчёте

1. Вы выбираете тип отчёта
2. Система подгружает доступные для него категории и поля
3. В разделе «Колонки» вы выбираете нужные данные
4. В отчёте отображаются только выбранные колонки
Набор доступных колонок зависит от выбранного типа отчёта
В конструкторе есть:
  • универсальные (основные) поля — доступны в большинстве типов отчётов
  • специализированные категории — появляются только для определённых типов

Пример 1. Тип «Текущее состояние»

Для этого типа доступны данные о текущем состоянии транспортного средства.
Помимо базовых данных (например, марка, модель, скорость), появляется категория «Сервисы», где можно добавить поля по обслуживанию:
  • Last TO motohours — последние моточасы ТО
  • Next TO motohours — следующие моточасы ТО
  • Mh until next TO — моточасы до следующего ТО
  • Last TO date — дата последнего ТО
  • Last TO number — номер последнего ТО
  • Next TO date — дата следующего ТО
  • Last TO mileage — пробег на последнем ТО
Эти поля помогают контролировать текущее состояние и обслуживание транспорта.

Пример 2. Тип «Карты»

Для типа «Карты» доступны данные по топливным картам и транзакциям.
В колонках появляется категория CardTransactions, где можно выбрать, например:
  • Transaction Type — тип операции
  • Transaction Location — место
  • Transaction Time — время
  • Номер карты — номер карты
  • Distance Previous-Current — расстояние между значениями
  • Current — текущее значение
  • Transaction Amount — сумма
Этот тип используется для анализа операций по картам.


Примеры типов отчётов

В конструкторе доступно несколько типов отчётов — каждый из них решает свою задачу. Ниже — краткое описание и примеры, чтобы было проще сориентироваться.


Суммарная таблица

Суммарная таблица помогает получить сводные данные по объектам за выбранный период.
Вы настраиваете:
  • какие колонки будут в отчёте
  • по какому показателю считать итог
  • как отсортировать данные
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировка — порядок строк
  • Суммарно — основной показатель для сводки
  • Desc — сортировка по убыванию
  • Колонки — какие данные показывать
  • Конфигурация — дополнительные настройки
Пример построенного отчёта из конструктора
 Поле «Суммарно» задаёт главный показатель, по которому строится отчёт.
 Поле «Сортировка» определяет порядок строк.
Например, если выбрать сортировку по Vehicle, то в готовом отчёте строки будут отсортированы по транспортным средствам.
Типы отчётов в конструкторе
При включённом Desc данные сортируются по убыванию.
Типы отчётов в конструкторе


Работа

Отчёт «Работа» показывает активность объектов или водителей за период.
С помощью этого отчёта можно увидеть:
  • когда произошло событие
  • по какому объекту
  • где оно зафиксировано
  • значения параметров
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры
В примере на скриншоте создаётся отчёт Overspeed CAN general — отчёт по превышению скорости по данным CAN.  В поле «Конфигурация» задан фильтр — в отчёт попадут только те события, где значение датчика больше 85.
{"filter": [ { "key": "sensor", "rule": ">", "value": 85 } ]}


График

График — это тип отчёта, который строит визуальное представление данных в виде графиков. Он предназначен для анализа динамики изменения показателей во времени: скорости, расхода топлива, температуры, пробега, работы оборудования и других параметров.
Можно добавить несколько групп данных:
  • Скорость — график скорости движения объекта
  • ODO — график пробега
  • Топливо — уровень топлива и расход
  • Температура — температура различных датчиков (можно выбрать конкретные).
  • Спецдатчики — специальные датчики
  • Оборудование — данные с оборудования
  • Eco Pies — экологические события и нарушения (резкие торможения, повороты, столкновения, непристёгнутый ремень и др.).
Для каждой группы можно:
  • Включить или отключить её отображение.
  • Выбрать конкретные датчики или типы событий
  • Настроить «Показать ось» — отображать ли отдельную ось Y для этой группы
  • Настроить «Single axle» — использовать одну общую ось Y
    Для Eco Pie можно выбрать дополнительные настройки:
  • Show per hour — показывать количество событий в час
  • Show duration — показывать длительность событий
После сохранения отчёта и его построения в разделе «Отчёты» система выводит интерактивный график:
  • По оси X — время
  • По оси Y — значения выбранных параметров (может быть несколько осей)
  • Каждому параметру присваивается свой цвет линии
  • При наведении курсора на график появляется всплывающая подсказка с точным временем и значениями всех параметров в этой точке
  • Внизу графика отображается легенда — какие линии за какие параметры отвечают
  • График можно масштабировать, двигать и анализировать отдельные участки времени


Эко-события

Тип «Эко-события» используется для построения отчётов по событиям, связанным с:
— экономичным или неэкономичным стилем движения
— расходом топлива
— экологическим поведением транспорта
Такой отчёт помогает анализировать, когда и где происходили эко-события, а также какой тип события был зафиксирован.
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Summarize — сводный режим отчёта
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры


Таблица поездок

Таблица поездок — это тип отчёта, который используется для просмотра поездок транспортных средств за выбранный период.
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры
После построения отчёта система выводит таблицу с поездками за выбранный период.


Таблица геозон

Таблица геозон — это тип отчёта, который используется для анализа событий, связанных с геозонами: въездов, выездов, времени нахождения в зоне и других связанных данных.
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировку — по какому полю будут упорядочены данные
  • Суммарно — поле, по которому будет строиться сводка
  • Desc — сортировку по убыванию
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры
Чтобы построить отчёт по форме из конструктора:
1. Перейдите в раздел «Отчёты»
2. Выберите тип отчёта
3. Указать нужные объекты
4. Выберите нужные геозоны
5. Задайте период отчёта и нажмите «Построить отчёт»
После этого система сформирует таблицу по выбранным геозонам.


Таблица текущего состояния

Таблица текущего состояния — это тип отчёта, который показывает актуальное состояние объекта на момент построения отчёта.
Приведённый пример показывает данные по сервисам, но в зависимости от выбранной конфигурации отчёта набор данных может быть другим.
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры


Работа датчиков

Работа датчиков — это тип отчёта, который показывает данные по работе датчиков за выбранный период.
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Группы датчиков — группу или несколько групп датчиков, которые будут использоваться в отчёте
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры
Поле «Группы датчиков» позволяет ограничить отчёт только нужными датчиками.


События датчиков

События датчиков — это тип отчёта, который показывает события, зафиксированные датчиками: срабатывания, изменения состояния, достижение пороговых значений и другие события.
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Группы датчиков — группу или несколько групп датчиков, по которым будет строиться отчёт
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры


Потеря связи

Этот тип отчёт даёт возможность самостоятельно собрать расширенный отчёт о потере связи, выбирая нужные колонки и задавая собственный фильтр по длительности обрыва.
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры


Уведомления

Уведомления — это тип отчёта, который используется для просмотра событий, созданных системой уведомлений.
Такой отчёт помогает анализировать, например:
— какие уведомления были сгенерированы
— когда они произошли
— по какому объекту
— где именно было зафиксировано событие
— через какой канал связи было отправлено уведомление
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Notifications Type — типы уведомлений, которые нужно включить в отчёт
  • Filter by — фильтр по каналу или способу доставки уведомления
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Colors — цветовое отображение
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры

Тип уведомления

Поле Notifications Type позволяет выбрать, какие именно типы уведомлений попадут в отчёт:

  • Скорость
  • События зажигания
  • Работа зажигания
  • События датчиков
  • Работа датчика
  • Изменение значения датчика
  • Неисправности датчиков
  • Проблемы с устройством
  • Температура
  • Влажность
  • Потеря связи
  • Пробег
  • Движение
  • Стоянка
  • Геозоны
  • Уровень топлива
  • Планировщик
  • RFID-метки
  • Составные уведомления
В этом том поле можно выбрать несколько типов уведомлений. В этом случае в отчёте будут показаны все выбранные типы

Способ доставки

Поле Filter by используется для фильтрации уведомлений по способу доставки:
  • SMS — сообщение на телефон
  • Push (Mobile App) — уведомление в мобильном приложении
  • Email — письмо на электронную почту
  • Тревога (Alert) — всплывающее уведомление в интерфейсе системы
  • Control Room — событие отобразится в «Ситуационном центре»
  • Webhook — отправка данных во внешний сервис
  • Команда на устройство — отправка команды на трекер
  • Telegram — уведомление через Telegram-бот

В блоке «Колонки» вы можете настроить, какая информация будет отображаться в отчёте, например,
  • Транспортное средство — объект, к которому относится уведомление
  • Notification Type — тип уведомления
  • Время уведомления — когда произошло событие
  • Notification Name — название уведомления
  • Notification Location — место, где было зафиксировано уведомление
После построения отчёта система выведет список уведомлений за выбранный период.

Карты

Карты — это тип отчёта, который используется для просмотра сведений по топливным картам и их транзакциям.

При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры


Поведение водителя

Этот тип отчёта используется для анализа манеры вождения.
С его помощью можно отслеживать:
— резкие ускорения
— резкие торможения
— превышения скорости
— другие нарушения
—показатели, связанные с безопасностью и экономичностью движения
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры


Сводка по автопарку

Этот тип отчёта используется для получения обобщённой информации по всему автопарку.
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировку — по какому полю будут упорядочены данные
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры

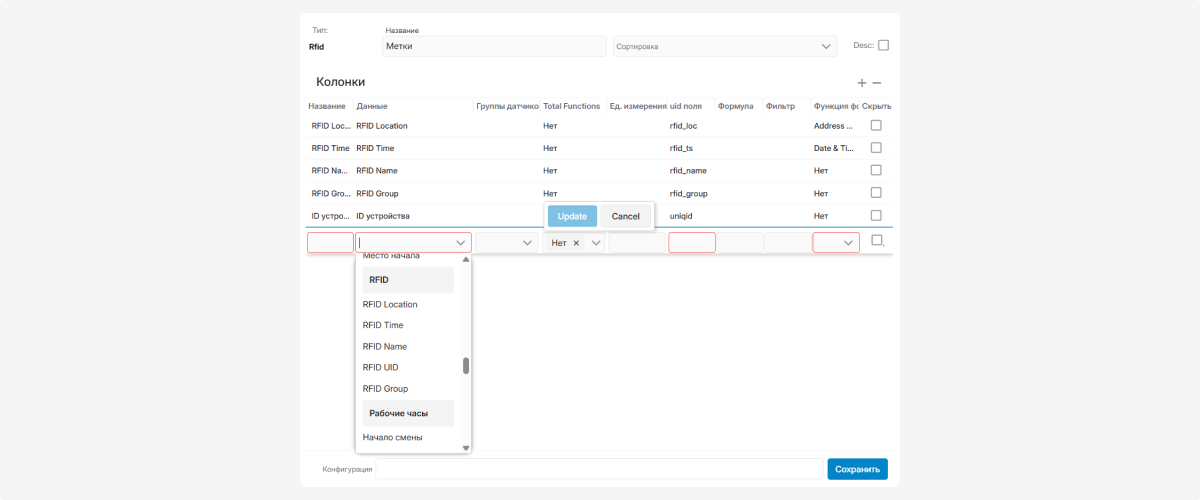

RFID-метки

RFID-метки — это тип отчёта, который используется для просмотра данных, связанных с RFID-метками.
Такой отчёт помогает анализировать, например,
— какие RFID-метки были зафиксированы
— когда произошло событие
— где оно произошло
— к какому устройству или объекту относится запись
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры


События заправки и слива

События заправки и слива — это тип отчёта, который используется для просмотра операций с топливом:
Такой отчёт помогает контролировать топливные операции и анализировать, например,
— когда произошла заправка или слив
— сколько топлива было добавлено или слито
— где произошло событие
— какие значения топлива были в начале и в конце
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры

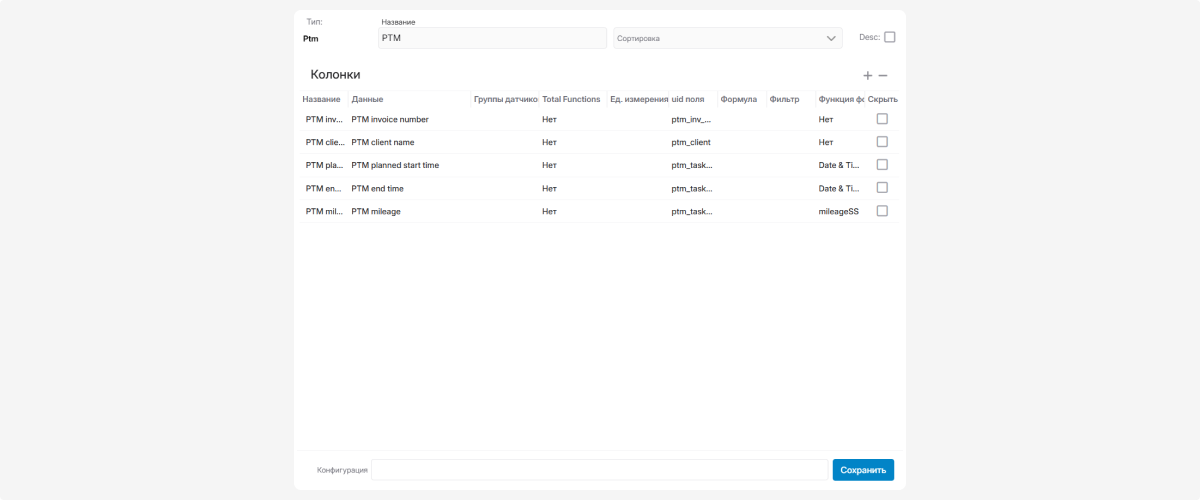

PTM

Это специализированный тип отчёта для данных PTM-модуля.
Он используется для просмотра и анализа записей, связанных с PTM, например:
— номером задания
— клиентом
— плановыми датами
— пробегом
При создании отчёта этого типа вы можете задать:
  • Название — имя отчёта
  • Сортировку — по какому полю будут упорядочены данные
  • Desc — сортировку по убыванию
  • Колонки — набор данных, которые будут отображаться в отчёте
  • Конфигурацию — дополнительные параметры и фильтры
